電気工事士技能試験 輪づくり

電工

記事の紹介
電気工事士技能試験で必要とされる輪づくりについて紹介します。

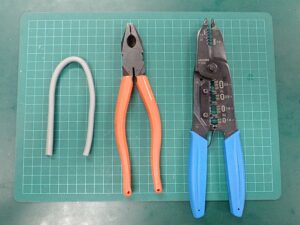

道具の紹介

・VVF1.6 2芯
・電工ペンチ
・ストリッパー(ホーザンP-958)

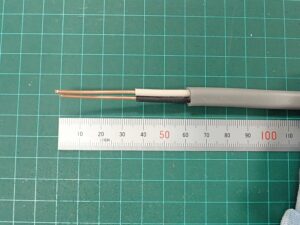

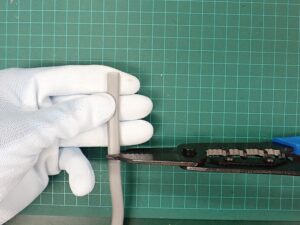

シースをはぎ取る。私は指3本にしてます。

ランプレセプタルであれば、絶縁被覆は2cm残します。

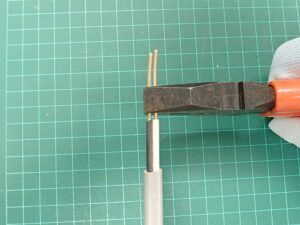

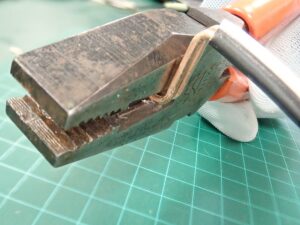

銅線の2mmぐらいの所を電工ペンチでつまみます。

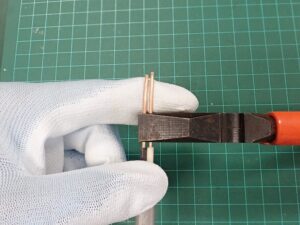

指をこのように固定します。

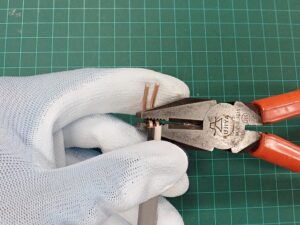

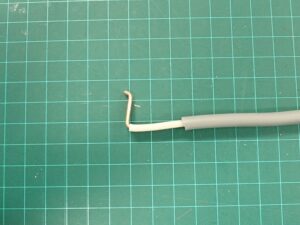

電工ペンチを90°捻ります。

飛び出た部分を切断します。

少し残すのがポイントです。

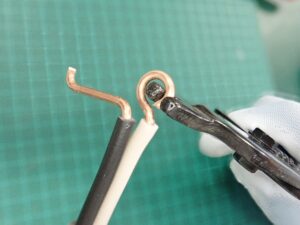

少し残した部分をP-958でつまみ輪をつくります。

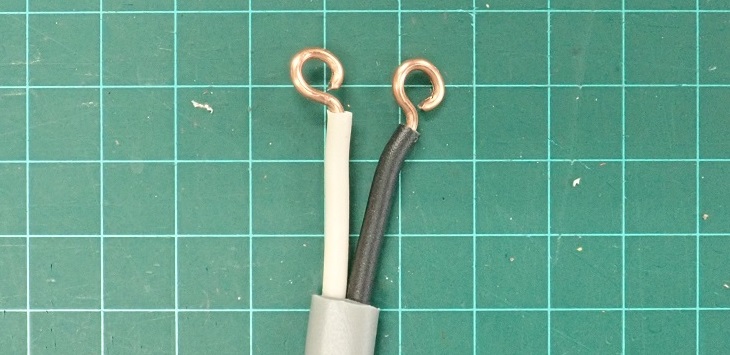

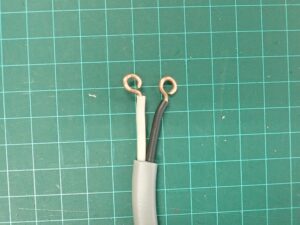

向きを電工ペンチで整えて完成です。

以上、いかがでしたか?
電工ペンチの厚さが18mmなので、そこを使うと丁度良い大きさの輪をつくることができます。
